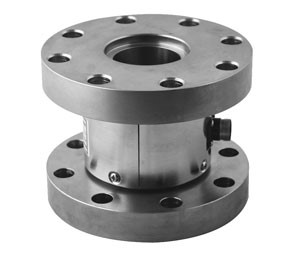

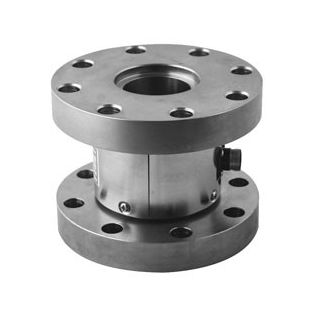

    JTNJ-98D静态扭矩传感器

    ◆  特性与应用

    · 电阻应变为敏感元件和集成电路构成的一体产品,精度高,性能稳定可靠,中低量程扭矩测量,安装使用方便。

    · 静态扭矩测量。两端均为法兰盘连接。

    ◆技术参数

    测量范围  0-2000 30005000Nm

    输出灵敏度:1.02.0 mV/V

    综合精度:±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

    工作温度:-35+80

    温度补偿范围:20+60

    零点温度影响:±0.1%F.S/10

    激励电压:12 VDC

    响应频率:100μS

    绝缘电阻:2000 MΩ/100VDC

    输入电阻:700±10/350±10Ω

    输出电阻:700±5/350±5Ω

    零点输出:0±1%F.S

    安全过载:120%F.S

    材质:合金钢

    电气连接方式:输入(电源+):1-红  输出信号+:2-黄

                  输出信号- :  3-白     输入(电源-):4-绿

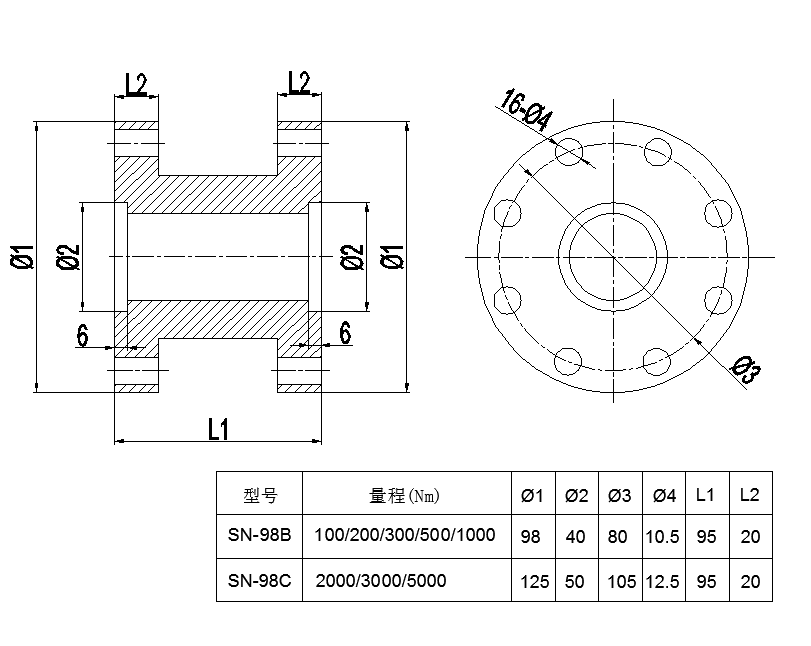

    ◆外形尺寸

    测量范围

    WTQ-98D

    010000/20000/30000/50000/100000/300000

    Nm

       输出灵敏度

    1.02.0

    mV/V

       直线度L

    ±0.1; ±0.3;

    %F.S

       滞后H

    ±0.1; ±0.3;

    %F.S

       重复性R

    ±0.1; ±0.3;

    %F.S

       工作温度

    -35+80

       温度补偿范围

    室温~+60

       零点温度影响

    ±0.1

    %F.S/10

       激励电压

    12

    VDC

       绝缘电阻

    2000

    MΩ/100VDC

       输入电阻

    700±10/350±10

    Ω

       输出电阻

    700±5/350±5

    Ω

       零点输出

    0±1

    %F.S

       安全过负荷率

    120

    %F.S

       出厂标准线长

    3

    m








      连接方式

    插头座号

    导线颜色

      输入(电源)正端

    1

      输出信号正端

    2

      输出信号负端

    3

      输入(电源)负端

    4

    绿

      若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。
