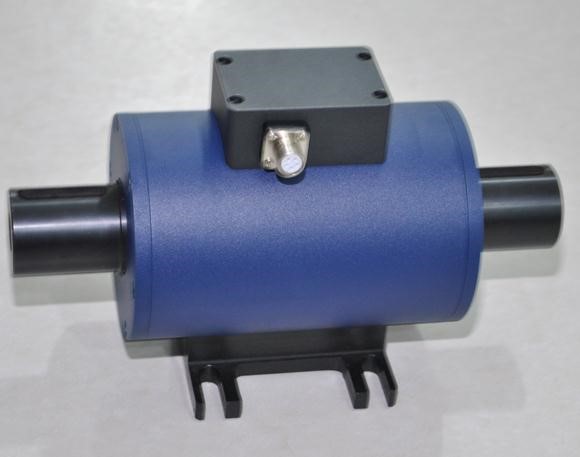

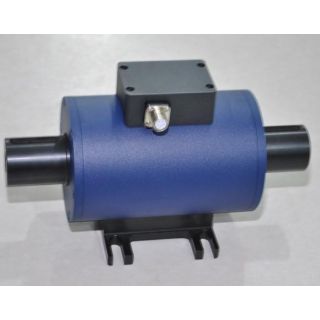

    DTNJ-901动态扭矩传感器

    ◆  特性与应用

    · 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。

    · 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，

    · 两端均为键连接，



    ◆技术参数

    测量范围 ：0-20、50、100、200、500、1000、2000、5000、10K、20K、50K、100K、150K、200K、300KN.m

    输出信号：0-12v方波频率; 带载电流≥20mA.，输入功耗：110—130mA 零扭矩:10 KHZ ;

              正向满量程:15 KHZ ; 反向满量程:5 KHZ

    综合精度：±0.5%F.S(线性+重复性+滞后)

    工作温度：0～+60℃

    温度补偿范围：20～+60℃

    零点温度影响：±0.1%F.S/10 ℃

    激励电压：12 VDC

    响应频率：100μS

    绝缘电阻：2000 MΩ/100VDC

    安全过载：120%F.S

    材质：合金钢

    信号插座 : (1)0V. (2)+15V. (3)-15V. (4)(空) ．(5)扭矩信号. 信号处理

    1.使用NH90系列扭矩仪直接显示扭矩值;

    2.直接将扭矩频率信号送给计算机或PLD进行处理；

    3.转换为4—20m A或1—5V模拟信号。(选项)

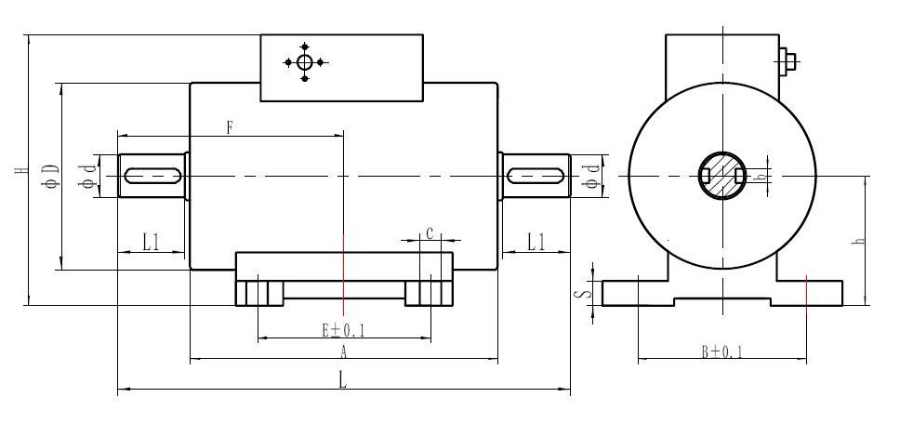

    ◆  外形尺寸



    单位尺寸：mm,转速rpm

    N·m

    φＤ

    φd

    L

    L1

    E

    A

    H

    h

    B

    F

    b

    s

    c

    转速

    自重

    备注

    5-100

    78

    18

    188

    28

    72

    128

    115

    54

    80

    94

    6

    10

    11

    9000

    3.9

    单键

    200

    88

    28

    207

    35

    72

    133

    124

    60

    80

    103.5

    8

    10

    11

    8000

    5

    单键

    500

    98

    38

    240

    45

    72

    146

    142

    65

    80

    120

    10

    10

    11

    7000

    6.1

    双键

    1000

    108

    48

    275

    60

    69

    149

    152

    70

    90

    137.5

    14

    15

    11

    6300

    9.6

    双键

    2000

    118

    55

    298

    70

    69

    152

    164

    77

    124

    149

    16

    15

    11

    5600

    13.7

    双键

    5000

    143

    75

    356

    100

    68

    150

    188

    90

    146

    178

    20

    15

    13

    4800

    22

    双键

    1-2万

    158

    98

    388

    118

    80

    146

    215

    109

    170

    194

    28

    15

    13

    4000

    34

    双键

    3万

    205

    125

    395

    110

    79

    169

    260

    140

    170

    197.5

    32

    15

    17

    3000

    /

    双键

    5万

    215

    140

    451

    135

    79

    171

    265

    138

    170

    225.5

    36

    15

    17

    2800

    55

    双键

    10万

    247

    180

    572

    180

    90

    156

    305

    162

    250

    261

    45

    25

    17

    2200

    85

    双键

    15万

    350

    235

    900

    315

    220

    250

    420

    220

    250

    450

    56

    25

    17

    2000



    双键

    20万

    360

    255

    900

    320

    220

    210

    446

    240

    250

    450

    56

    25

    17

    1800



    双键

    30万

    416

    295

    900

    325

    220

    224

    480

    250

    268

    450

    70

    25

    17

    1800



    双键
