    DTNJ1050E动态微扭矩传感器

    ◆  特性与应用

    · 电阻应变为敏感元件和集成电路构成的一体产品,精度高,性能稳定可靠。

    · 没有集流环等磨损件,可高速长时间运转,输出正反转扭矩信号,

    · 两端均为键连接,

    · 最高转速不超过4000转/分钟。

      技术参数

    测量范围: 0~0.1/0.2/0.3/0.5/1/2/3/5Nm

    输出灵敏度: 1.0~2.0 mV/V

    综合精度:±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

    工作温度: -10~+60 ℃

    温度补偿范围: 室温~+60 ℃

    零点温度影响: ±0.1 %F.S/10 ℃

    激励电压: 12 VDC

    绝缘电阻: 2000 MΩ/100VDC

    输入电阻: 700±10/350±10 Ω

    输出电阻: 700±5/350±5 Ω

    零点输出: 0~±1 %F.S

    安全过负荷率: 120 %F.S

    出厂标准线长: 3 m

    电 气 连 接 方 式

    输入(电源)正端 1 红

    输出(信号)正端 2 黄

    输出(信号)负端 3 白

    输入(电源)负端 4 绿

    若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。

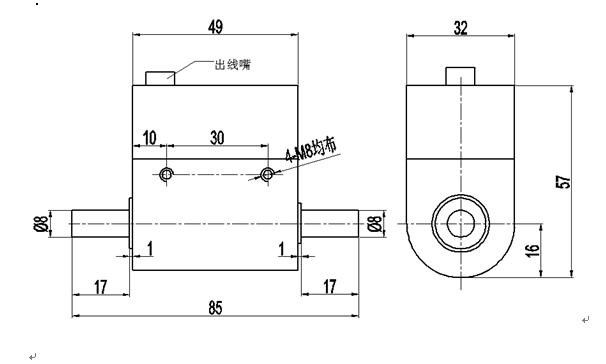

      外形尺寸
