    点击次数:1659  更新时间:2015-07-15   【打印此页】  【关闭

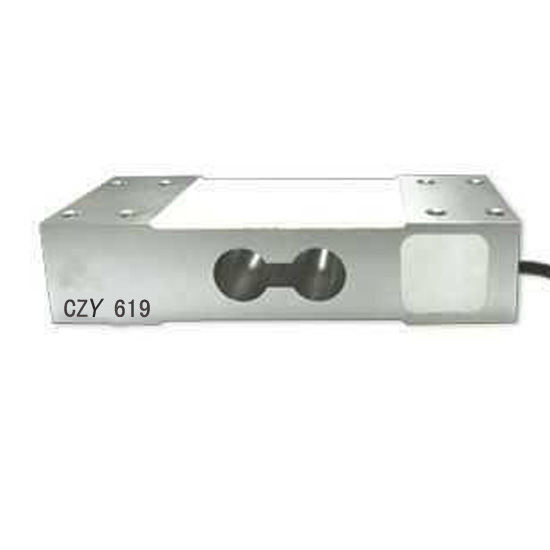

    量程范围(kg) :20、30、50、60、100、150、200、250、300
    功能特点:传感器弹性体采用铝合金材质;无色阳极化处理;胶密封 ;
    应用范围:广泛用于电子计价秤、计重秤等小台面电子秤。
    推荐台面尺寸:350×400mm


    技术指标明细:


    精度等级 : C2


    灵敏度温度影响(%F.S/10℃): ±0.02

    综合误差(%F.S) : ±0.02


    零点温度影响(%F.S/10℃) : ±0.03

    灵敏度(mv/v) : 2.0±0.1


    温度补偿范围(℃ ) : -10~+40

    蠕变(%F.S/30min) : ±0.02


    使用温度影响(℃ ) : -20~+60

    零点输出(%F.S) : ±1.0


    激励电压(V) : 9~12(DC)

    输入阻抗(Ω) : 405±10


    安全过载范围 (%F.S) : 120

    输出阻抗(Ω) : 350±3


    极限过载范围 (%F.S) : 150

    绝缘电阻(MΩ) : ≥5000(100VDC)


    防护等级 : IP65

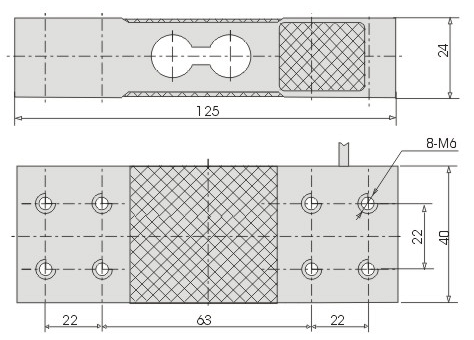

    安装尺寸规格图 (单位mm):





    接线方式:
    红线: 激励 ( +) 111 绿线: 信号 ( +)
    黑线: 激励 ( -) 111 白线: 信号 ( -)

    备注:采用四芯屏蔽电缆,标准线长为3米,如有特殊需要,可根据客户要求提供!

    受力示意图:
