    量程范围(kg) :50、100、150、200、300、350、500、750、1000、2000、2500
    功能特点:传感器弹性体采用铝合金材质;无色阳极化处理;胶密封 ;
    应用范围:广泛用于电子计价秤、计重秤等小台面电子秤。
    推荐台面尺寸:适用于单支或双支传感器结构的电子台秤。

    技术指标明细:

    精度等级 : C2

    综合误差(%F.S) : ±0.02

    灵敏度(mv) : 2.0±0.1

    蠕变(%F.S/30min) : ±0.02

    零点输出(%F.S) : ±1.0

    输入阻抗(Ω) : 405±10

    输出阻抗(Ω) : 350±3

    绝缘电阻(MΩ) : ≥5000(100VDC)

    灵敏度温度影响(%F.S/10℃): ±0.02

    零点温度影响(%F.S/10℃) : ±0.03

    温度补偿范围(℃ ) : -10~+40

    使用温度影响(℃ ) : -20~+60

    激励电压(V) : 9~12(DC)

    安全过载范围 (%F.S) : 120

    极限过载范围 (%F.S) : 150

    防护等级 : IP65

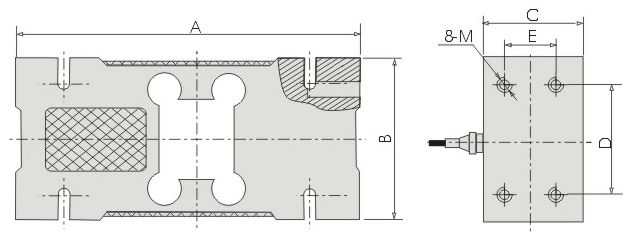

    安装尺寸规格图 (单位mm):





    量程(kg) 50~200 250~500 750~2500
    推荐台面尺寸 600×600mm 600×600mm 1200×1200mm
    A 146 156 176
    B 75 95 125
    C 44 60 76.2
    D 50 70 95
    E 24 36 46
    M M12 M12 M16



    接线方式:
    红线: 激励 ( +) 111        绿线: 信号 ( +)
    黑线: 激励 ( -) 111        白线: 信号 ( -)

    备注:采用四芯屏蔽电缆,标准线长为3米,如有特殊需要,可根据客户要求提供!



    受力示意图:
